微波/毫米波雷達這種防砸雷達一般安裝在閘機旁，垂直安裝，朝正前方照射，通過寬波能夠探測到車輛。用于控制自動欄桿的降落，避免砸車/砸人現象出現。

微波雷達存在的問題：

• 波束太寬，探測范圍大，容易誤觸發

• 盲區較大，近距離容易失效

• 易受電磁環境干擾，產生誤判

• 價格相對高昂

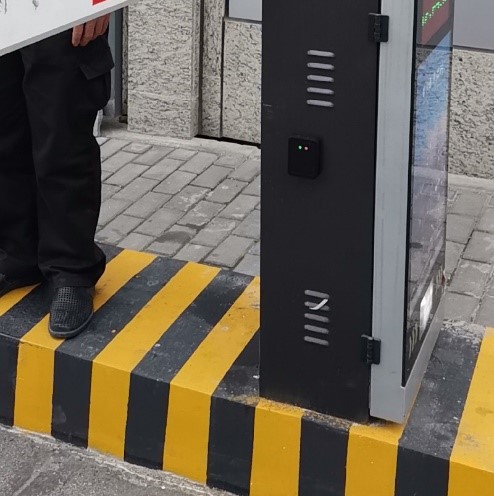

圖3 安裝毫米波雷達的防砸道閘

為解決上述問題，深圳華夏智芯科技有限公司推出一款新型79毫米波雷達，采用多傳感器融合的方式，精準探測范圍內的雙重保險。無論是車輛還是行人都可以迅速判斷，且價格非常可觀。

一、毫米波雷達新品概覽

1. 傳感器部分：融合兩種傳感技術，一種保證在12m量程范圍內，在窄光束范圍迅速識別車輛或行人；一種保證在60°寬視場角范圍內，預判車輛或行人狀態。雙傳感器融合測量，互相補充，使檢測結果更加穩定可靠。

2. 數據融合處理部分：根據傳感器收集的數據，集成北醒自主研發的智能算法，可綜合判定車輛或行人通行狀態。也可根據不同需求和應用場景，靈活修改配置算法，滿足不同客戶的個性化需求。

二、79g毫米波雷達新品技術參數

三、毫米波雷達應用場景優勢

1. 穩定：雙傳感器技術融合，即使有一個傳感器誤判也不會影響整個產品功能失效，即“雙保險”。靈敏度高且判斷迅速，探測范圍可調節。

2. 施工：無需破壞地表，成品可直接外置安裝，即插即用，簡單便捷

3. 抗干擾：檢測性能不受光照、灰塵、雨雪、強磁等外界環境干擾

4. 維護：可快速更換產品，幾乎無誤工期，降低建設成本

5. 價格：性價比非常高

6. 技術：通過內置智能算法判別車輛和行人，實現車輛通過觸發落桿，行人通過可防砸不觸發落桿。

二、雷達安裝問題指導。

解答：

1、指導內容：在確定好雷達參數和安裝高度下，可指導客戶左右平移找到一個與理論位置相接近的實際位置。然后測試下可正常工作。

2、高度和位置確認后再讓客戶打孔(配的磁鐵只是為了更好的找到合適的安裝位置，最終需要固定好，避免長時間使用，起降桿、過車震動使雷達位置偏移)

安裝指導視頻：

三、包線

解答：

 給客戶配置好雷達參數后，只預留四根線：電源兩根線和信號開關量的兩根線（常開或者常閉）；其他線用電膠帶包住以免裸露在空氣中。

四、串口連接不上問題。

解答：

1、接線的問題：確認每一根線跟調試工具是一一對應接上的。（如下圖我司提供的調試工具）

2、電腦串口驅動安裝問題：win8系統免安裝，win7系統在USB串口接上電腦后提示安裝驅動，然后安裝。

3、串口號不對問題：選擇正確的串口號。（如下圖可搜索串口號）

4、調試工具一定要接12V電源。

5、在客戶現場接線建立串口通訊方法：（已經將雷達紅黑線接入到道閘主板12v上或者接入到單獨的供電電壓上）

調試板上面需要接三根線：白色、紫色、和黑色（黑色與雷達12v電源負極共地）。調試板上面此時不需要再接電源，只需要插入USB與筆記本電腦建立通訊

①、單獨找一個線兩頭剝開，一頭接入雷達電源負極一頭插入調試板黑色孔位

②、直接把雷達電源負極12V插入黑色孔位

五、電源問題。

解答：

①、不建議客戶直接將雷達電源接入道閘控制板上面。（道閘主板上面的電流不穩定，雷達運行一段時間后易出現死機問題）

②、建議客戶單獨外接12V電源（1A、2A均可）供電。

六、桿長設置。

解答：

①、配置軟件中的桿長參數為：實際桿長 - 50cm  ；即后臺配置軟件默認減去實際桿長50cm。

六、雷達安裝好后發現不落桿或者反復抬桿落桿問題

解答：

①、從客戶現場獲取雷達配置，確認給客戶當時的配置是否正確。

②、獲取客戶現場信息：雷達安裝位置和高度、道閘應用的現場環境

③、根據現場環境調整參數

幾種需要注意和特殊配置的現場環境（各種場景配置ppt詳細介紹）：

1、大角度斜著進出場景：

2、行車路面有井蓋、攝像頭立柱、伸縮門軌道等金屬物的場景：

3、短桿場景：

4、對開的同起同落：

5、對開的同起異落：
